  • 意大利思蓝的SpyderDT30是一款功能强大,结构紧凑,快速灵活的蜘蛛车,也是思蓝公司的主要产品之一;DT30采用曲臂式臂架结构,具有16米的跨越高度,水平延伸达到15.5米,整机重量仅为4.6T,是同一水平产品中,质量最好,功能最强大的蜘蛛车,其一键自动伸展、收缩系统和平衡系统是主要特色之一,同时具有多维稳定可视控制系统也是思蓝公司的力作。 技术特点 自装载系统,支撑高度为1.3米 具有一键自动伸展和收缩功能 可拆卸式铝合金围栏 在平台上可以启动/停止发动机 平台超载警示系统 全电液比例控制总线 230V交流电源线至平台 计时器 全自动平衡系统 具有远程诊断系统 技术参数 型号:SPYDERDT30 技术参数 工作高度 30.2m 承载能力 225kg 平台尺寸 1.8*0.7*1.1m(必要时可拆卸) 水平工作距离 15.5m 跨越高度 16m 高度(贮藏) 2.5m 宽度 1.0m 长度 5.98m 爬坡能力 30%(16.7度) 动力源 发动机+220V交流电 整机重量 4600千克
    查看更多
  • 当你需要在有限的、狭窄的,甚至表面压力受限的场地进行多种工作高度的高空作业时,没有哪一款能胜过猎鹰系列的履带式升降机。在一个由传统的升降机占主导地位的领域,猎膺系列树立了一个紧凑,灵活和轻型的高空作业平台设计的新标准。FS290C履带式高空作业平台能够通过一个门或1.49米宽、2.29米高门。 猎鹰FS290C履带高空作业平台是第一个也是唯一一款小型的具有两个3米臂(2×3米)和自动设定的支架的履带式升降机,再次定位为技术市场的领导地位。这款升降机可以在篮子及支架位置自动设置驱动。这款新的设计不仅优雅,而且还使得它在同类产品中最方便和安全。标准功能包括我们世界知名的自动安全和稳定的系统,它提供最大的安全性,以及我们独特的多方位支腿系统,该系统的设置允许在不平的地面上使用。 英制 公制 工作高度 95英尺 28.95米 平台高度 89英尺 27.12米 水平延伸 43英尺 13.11米 塔体旋转 360º(不连续) 360º(不连续) 双旋臂 20英尺(2*10英尺) 6米(2*3英尺) 双旋臂衔接 2*180º 2*180º 标准篮子 长:4.6英尺宽:2.6英尺 长:1.40米宽:0.79米 篮子负荷 440磅 200公斤 英制 公制 高度 7.5英尺 2.3米 长度 20.9英尺 6.3米 宽度 4.9英尺 1.5米 重量 10913磅 4954千克 倾斜(标准驱动) 30º 30º
    查看更多
  • 自行式登高车 技术特点 双延伸增加工作区域. 液压差速锁提高崎岖地形牵引力. 最大行驶速度:6公里/小时. 紧凑的贮藏高度和宽度使运输和操纵更方便. 快速平稳的行动,适合平整的地形. 泡沫充填轮胎. 全比例控制. 坚固耐用,可靠,易于维护保养. 型号:H15SXL Technicaldata技术参数 Workingheight工作高度 49ft3in/15,0米 Liftcapacity承载能力 1103lb/500公斤 Platformheight平台高度 42ft8in/13,0米 Platformsize平台尺寸 17ft5inx6ft3in/5,3x1,9米 Height(stowed)(m)高度(贮藏) 9ft1in/2,77米 Width(m)宽度 7ft5in/2,25米 Length(m)长度 17ft5in/5,30米 Gradeability(%)爬坡能力 40 Powersource动力源 24千瓦 Weight(kg)重量(公斤) 14399lb/6,530公斤 欢迎致电4008205323垂询
    查看更多
  • 荷兰原装进口的ST100是一款非常轻巧的户外轻型曲臂式升降机,紧凑的结构和灵活的作业半径都非常适合各种环境下使用,特别是2.6吨的轻型曲臂式设计体现ST100的科技。自走式高空作业平台采用曲臂式设计,具有跨越高度和水平延伸,是一款结构紧凑,小巧灵活的机器,适合在狭小空间,并需要水平延伸的场合使用。 技术特点 蓄电动驱动 采用越野轮胎,允许在不平地面作业 355度旋转,无尾摆 贮藏高度2米,易于通过门道 紧凑的1.5米宽度,允许在拥挤的场地工作 平台全比例控制 平台装载限制,提高了安全性 坚固耐用,可靠,易于维护保养 型号:ST100 技术参数 工作高度 10米 承载能力 215公斤 平台高度 8.0米 平台尺寸 1,1x0,65米 水平工作距离 4,6米 跨越高度 5,25米 高度(贮藏) 1,99米 宽度 1,5米 长度 4,43米 爬坡能力 30% 动力源 48伏-180安培时 重量(公斤) 2,610公斤 欢迎致电4008205323
    查看更多
  • 荷兰SKYHIGH公司生产的自走式高空作业平台ST120型的主要优势是:整机重量轻,曲臂式设计,具有跨越高度和水平延伸;机器采用Heavy-Duty设计,动力源可以选择蓄电池、大功率柴油发动机或者汽油发动机,也可以选择大容量安静的蓄电池;ST120是一款适合用在户外或者户内的机器;整个机器采用坚固、安全、耐用的Heavy-Duty设计,最长寿命已经超过20年,是适合租赁公司使用的理想高空作用设备。 主要特点: 采用Heavy-duty设计,安全,坚固,耐用,最长使用寿命超过20年 整个机器重量轻,对地面压力小 可以选择越野轮胎,适合用在户外泥泞路上作业 也可以选择无痕迹轮胎,适合使用在室内 具有紧急下降手动系统 倾斜控制保护装置 旋转式蓄电池或者发动机托盘 维修简易方便、保养容易 型号:ST120 技术参数 工作高度 12米 平台高度 10米 水平延伸 6米 承载能力 215公斤 平台高度 10米 平台尺寸 1.1X0.65米 贮藏高度 2.2米 宽度 1.64米 长度 4.65米 爬坡能力 30% 旋转角度 359° 动力源 48伏–180安培时 重量(公斤) 2850公斤 欢迎致电4008205323垂询
    查看更多
  • 管道标识 管道标识标签是覆盖于管道之上的用以快速识别管道内介质、流向及相关参数属性的标识。 如出现故障,循着管道色标可快速准确查找并排除故障;大大降低了企业日常运行中管道以及阀门维修保养的成本;帮助企业满足国家标准和法规要求,通过安监部门的监督检查;促进企业通过ISO国际质量体系认证,进入国际市场;提升企业提高企业健康、安全与环境管理水平,吸引投资者;使企业将经济效益、社会效益和环境效益结合起来。 国标(强制执行)管道全长上标识;在管道上以宽为150mm的色环标识,二个标识之间的最小距离应为10m,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位,识别符号由物质名称、流向和主要工艺参数等组成ANSI标准能够在不同的角度都能看到,如经过阀门时的每个方向,穿过墙体的两端,拐角的两个方向,等等在直的状态下,建议每隔25'(7,620mm)-50'(15,240mm)进行一次标示。
    查看更多
  • 产品特点 产品运用 技术参数 备注 操作环境 主机系统工作温度 -20℃~46℃,液晶屏在0℃以下需预热 视频探头工作温度 -25℃~80℃,0℃以下应减少导向操作 存储温度 -25℃~60℃ 相对湿度 最大95%,无冷凝 防水 探头能承受1bar的水压,相当于10.2米水深 系统 机箱尺寸 48.8cmx38.6cmx18.5cm 系统重量(电池版) 含机箱:6.5千克不含机箱:1.77千克 系统重量(电源线版) 含机箱:6.9千克不含机箱:2.16千克 电源供电 电池板 AC输入:90V~264Vac,50Hz~60Hz,电流最大1.6A DC输出:10.2V+5%/~3%,4.9A 电源线板 AC输入:100V~240Vac,50Hz~60Hz,电流最大1.6A DC输出:10.2V+5%/~4%,4.9A 构造 集成Versalon™(JP)缓冲器的聚碳酸酯外壳 尺寸 9.5cm×13.3cm×34.3cm 液晶监视器 集成9.40cm主动式矩阵VGA彩色液晶显示器 操纵杆控制 360°All-Way®全方位探头导向,菜单访问和导航 按钮设置 用户访问功能和数字功能 音频 集成2.5mm耳机/麦克风插口 内存 1GB闪存 数据输入/输出端口 一个USB®2.0端口 视频端口 VGA数字视频信号输出接口 亮度控制 自动/手动调节 照明类型 白色发光二极管 白平衡 工厂初始设置/用户自定义 视频内窥镜探头 探头直径 探头插入管工作长度 3.9mm 2.0m3.0m 6.1mm 2.0m3.0m4.5m8.0m 摄像头(6.1mm直径探头) 图像传感器 1/6英寸彩色SUPERHAD™CCD摄像头 像素数 440,000像素 外壳 钛合金外壳 摄像头(3.9mm直径探头) 图像成像器 1/10”彩色CCD摄像头 像素数 29万像素 摄像头外壳 钛合金外壳 软件 操作系统 实时多任务操作系统 用户管理 简单下拉式菜单,导向操纵杆菜单导航 文件管理 嵌入式文件管理软件,支持:文件与文件夹的创建、命名、复制、删除存入内部闪存(C:\)或USB闪存盘;通过U盘实现与C盘间的双向拷贝 音频数据 与计算机兼容的(.AAC)文件格式 图像控制 翻转、缩放(3倍数字)图像捕捉、获取、调用 数字缩放 连续(3.0倍) 图像格式 Bitmap(.BMP),JPEG(.JPG) 视频格式 MPEG4 文本注释 全屏文本叠加 图形注释 箭头标识 导向控制 锁定/步进、复位、粗调或微调可选 软件升级 通过闪存盘进行现场升级 菜单语言 英语、德语、西班牙语、法语、意大利语、俄语、波兰语、中文、日语、韩语、巴西语、葡萄牙语 视频内窥镜探头导向能力 有效工作长度 平直状态下导向弯曲度的最小值 2.0m、3.0m、4.5m 100° 8.0m 90° 光学镜头 XLVu工业视频内窥镜 集便携性、坚固性和高性能于一身,完美展现锐利、清晰的检测图像,满足各种工业现场对检测工作的高要求;清晰的图像可以精确检测细小的缺陷,坚固的摄像头外壳可以适用各种恶劣的检测环境。XLVu工业视频内窥镜无繁琐的连接,操作简单;
    查看更多
  • 美国USON(优胜)公司SF6定量检漏仪,提供产品优惠的价格、技术支持、售后服务和产品零配件,以及产品校验服务。 SF6检漏仪Q200是一款高精度、高灵敏度的运用电子捕获示踪气来锁定和量化泄漏的泄漏探测器。该设备专门用于供电局、变电站、高压开关公司、科学试验等多个领域的SF6气体泄漏的检测。其重量轻、性能好,主要由探枪、控制台、充电器和氩气瓶组成,整个装置放于便携箱中。灵巧的设计使设备可在外接电源和外部气体环境下使用。它的精度达到0.01PPM,其优良的产品性能和合理的价格,受到用户的喜爱! 该设备基于微处理器,运用VFD(真空荧光显示)对泄漏率提供即时读取。其内部记忆系统可存储100个单独的泄漏率读数,且可通过RS232分界连接器将读数打印输出。 采用电子捕捉探测(ECD)原理,探枪内部含有低功率放射源。测量泄漏,当示踪气压略高于周围环境气压时,测试成分中的示踪气充满。该条件将导致示踪气通过任何裂缝、小孔或多孔渗水区域泄漏。示踪气的泄漏将会由Q200检测和量化出来。 每台设备对特殊的示踪气或测量装置的配置均由厂家设定。设备默认配置为对SF6的监测,但也可通过特殊设定以满足其它气体的配置。 SF6定量检漏仪Q200性能: ●报警水平可调,当泄漏量超过设定水平,报警启动 ●工厂标定为SF6或R12或其他的电子捕获性的气体(任选) ●简单的用户再标定功能 ●诊断菜单确定故障状态 SF6定量检漏仪Q200特点: ●便携式,使用方便●RS232串行打印机接口 ●电子捕获ECD原理●0-2伏模拟输出 ●快速响应和恢复●用户可调的报警水平设定 ●定位泄漏点●测量值存储 ●定量泄漏率●简单的用户标定程序 ●显示泄漏率或浓度●内置故障诊断 Q200是一台便携式仪器,包括手提箱,电源充电器,电子回路,内置压缩氩气瓶和主显屏。探测器位于手提枪式探头内,通过一根3.5米长的电缆与主显屏单元相连。手提枪式探头单元上有一显示屏,有助于使用者监视测量情况,即使在测量困难的位置。 探测限值 ●泄漏率:1X10-8mL/sH烧结片 (若选择可选的毛细管入口探头,则为1x10-10mL/sSF6) 1X10-7mL/sM烧结片 1X10-6mL/sL烧结片 浓度:0.01ppm ●尺寸:箱体:43X40X23cms ●重量:手提枪式探头:0.9公斤 ●电子控制单元:12公斤 ●探测器:ECD微型电子捕获探测器 ●响应时间:<1秒 ●恢复时间:<2秒 ●显示:数字字母显示,以ml/sec,ppm,gm/yr和oz/yr显示 ●气源:内置600毫升高纯度氩气瓶,压力100bar,可连续使用18个小时 ●充电电池:充电时间10个小时,可工作8个小时
    查看更多
  • 先进的设计理念: 该校验仪运用了我们长期深入研究后得出的精确的SF6气体压力和温度之间关系的数学模型,根据现场测试需要而设计的一种SF6气体密度继电器校验设备。采用最新的微机技术及全封闭SF6气体循环系统,选用进口的数字智能式压力、温度传感器,解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度,并自动换算成20℃时的标准压力值,从而完成了压力、温度的动态自动补偿。可同时对3对接点(例如报警、闭锁1、闭锁2或报警、闭锁、超压)自动完成校验。 主要参数: 1、工作电源:AC220V±15%,50Hz,或机内电池。机内电池能连续工作24小时以上。 2、压力测量精度:0.1级(高于0.1级可以根据用户要求定制)。 3、温度测量精度:±1℃。 4、存储的数据可以导入U盘。 5、通讯方式为232或485接口。 6、继电器测试数据和结果存储数量:可分别存储1000个继电器的测试结果。 7、数据存储容量大,达到2MB。 8、通讯方式为485接口。 9、显示方式:汉字大屏幕液晶。 10、打印方式:针式微打。 11、测量压力范围:0~1.0MPa。 12、测量温度范围:-30℃~+70℃。 13、校验压力范围:20℃时标准压力0.1~0.9MPa。 14、接点测试电压:24V。 强大的功能: 该校验仪具有如下主要功能: 1、对任意环境温度下的各种SF6气体密度继电器的报警、闭锁、超压接点动作和复位时的压力值进行测量,并自动换算成20℃时的对应标准压力值,实现对SF6气体密度继电器的性能校验。自动完成测试数据和测试结果的记录、存储、处理,并可以将数据进行打印。 2、对任意环境温度下的各种SF6气体密度继电器的额定值进行校验,并自动换算成20℃时的对应标准压力值,实现对SF6气体密度继电器的额定值校验。自动完成测试数据和测试结果的记录、存储、处理,并可以将数据进行打印。 3、具有232或485通讯功能,也可以把数据导入U盘中,配套后台软件,可以自动生成报告,也更便于数据的归档和管理。 4、如被校验的SF6气体密度继电器附有压力表,该校验仪还可对压力表的精度进行校验。 5、能在线记录所测试的密度继电器的基本额定参数。 6、能对测试时所发生的异常现象给予提示。 7、仪器自身具有数据查询功能。查询方式:按测试日期或按测试编号。 8、仪器本身具有查看帮助功能:提示使用者如何使用仪器。 9、仪器本身具有时钟功能:可以记录测试时间。 10、仪器具有与计算机通讯功能,通过后台数据分析与处理软件,可以自动生成报告,便于数据的归档和管理。 11、任意环境温度下SF6气体压力至20℃时的标准压力换算。 12、20℃时的标准压力到任意温度下的压力换算。 配置: 1、主机1台 2、附件:两头逆止的联结气管1根、校验点采样导线1根、常用接线连接座1个、全套过渡接头、充气用接头1套、专用工具箱1只、电源线1根、辅助常用接线插头1套、出厂检验记录1份、使用手册1本。
    查看更多
  • 红外紫外可见光在线监测系统 系统可实现对紫外、红外和可见光图像的远程传输和监控,超温、电晕超标报警提示。通过远程对摄像机控制,预制定位,远程切换,自动巡视等。能够支持多场所的中央监控,不受地理限制,多个用户可同时监控同一前端,发生异常自动抓拍,同时自动启动录像机,具有很好的兼容性及可扩展性。提高运行人员对设备缺陷的识别能力和预见性。 目前,对红外、紫外成像检测技术的应用,大都是人工携带便携式检测仪进行。存在的缺点: 1.变电站及高压设备繁多,检测时费时费力; 2.光谱单一(紫外或红外的一种),只能检测出某一种缺陷; 3.相隔时间长,对紧急、重大缺陷发现不灵敏; 4.人员、技术、角度的差距带来较大的误差; 5.缺乏实时数据,无法及时预警,不能为分析缺陷、故障提供数据支撑; 6.即使建立了在线监测系统,但因产品厂家不同、兼容性不强,无法集中分析等。 鉴于此,为进一步提高高压设备特别是关键设备的可靠性,有必要研发一套涵盖红外、紫外成像的高压设备在线监控预警系统,实现高压设备的有效监测、预警,及时掌握设备的运行状态,为设备的状态检修提供依据。 Ø红外成像检测技术 研究:成熟,DL/T664--2008《带电设备红外诊断技术应用导则》 应用:大多停留带电检测,在线监测方面的有小部分应用。 存在缺点:人工巡检(便携式)、缺乏实时监控和诊断、光谱单一,只能检测发热缺陷,对非发热缺陷无法检测。 Ø紫外成像检测技术 研究:较成熟,DL/T345--2010《带电设备紫外诊断技术应用导则》 应用:基本停留带电检测,无在线监测方面的应用。 存在缺点:人工巡检(便携式)、缺乏实时监控和诊断,光谱单一,只能检测电晕放电缺陷,对发热缺陷无法检测。
    查看更多
  • SF6泄露成像仪 专为查找特定的、非可见气体而设计的红外成像仪。将不可见的气体泄漏成像,并直观的显示。采用红外成像技术,配合先进的电子及图像处理技术,可在远距离实时准确地检测SF6气体泄漏点,并即时形成层次感极佳、非常直观的红外图像。 新型的六氟化硫检漏仪利用稳定的六氟化硫气体对红外吸收极强空气吸收较弱,两者的红外影像不同的特性,使通常看不见的气体泄漏,在红外探测器及先进的红外探测技术的帮助下变得可见 优点: •能对现场任何充了SF6气体的运行设备进行检测,无需停电。对发现泄漏点的设备,停电处理后,现场就可以复检查看处理结果,无需二次停电。 •探测灵敏度高,能够探测到微量SF6泄漏的位置。(例如:一年补充一次SF6气体的泄漏设备,都可以检测到泄漏点!) •产品立足于本土化,可检测各种环境下各种SF6设备的气体泄漏。实现了在设备运行时远距离检测SF6气体的泄漏,且重量轻、体积小、操作简单、大容量的数字录像存储空间。 项目 参数 测试距离: 0.5—30m 视场角度: ≥水平9°;≥垂直6° 红外光学分辨率: 0.65毫弧度 可见光光学分辨率: 0.3Lux(勒克司) 探测灵敏度: ≤0.001毫升/秒 视频输出格式: NTSC制式,256级灰度或彩色 图象显示: 激光图象与可见光图象合成
    查看更多
  • 全日盲紫外成像仪 电晕放电的危害 变电站中有变压器、母线、隔离开关、断路器、耦合电容器、高压电缆等大量的设备以及输电线路都可能产生电晕放电故障。电晕的产生会引起能量损耗;造成对无线电的干扰;产生氮氧化合物腐蚀导线、金具和绝缘材料等。 因此对架空输电线路和变电设备产生的电晕进行早期探测并采取措施排除故障,有助于电力系统的安全运行。 日盲型紫外成像仪是一款可以专业检测电晕和电弧的紫外成像设备,可以全天候使用,该仪器小巧轻便,功能强大,具有良好的操控性,能够帮助您提前发现并排除设备故障,防止事故的发生,是电力、电气、铁路、工厂等各个行业最理想的常用预防性维护检测工具。该产品填补了国内空白,拥有多项专利。
    查看更多
  • 国网特高压换流站换流变瓦斯继电器现场校验方案 项目背景 瓦斯继电器是换流变压器的重要保护设备,近年来国内特高压换流站也陆续出现多次换流变火灾事故。通过将换流变轻瓦斯报警改跳闸,可提前切断故障点,降低事故进一步扩大的可能性。但由于目前每台瓦斯继电器仅能提供1付轻瓦斯接点,改跳闸后存在换流变单一元件和单一回路导致直流闭锁的风险。因此有必要开展换流变瓦斯继电器改造,降低单一元件和单一回路导致直流闭锁的风险,从而有效提高换流变的安全和稳定性。 国家电网发布的国网直流技术监督(2020)24号文《关于特高压换流站换流变轻瓦斯三重化改造的技术监督意见》,要求通过开展换流变轻瓦斯三重化改造,可降低换流变单一元件和单一回路导致直流闭锁风险,从而提高国网特高压直流系统安全稳定运行。为满足国网关于瓦斯继电器校验周期的规定,并规范瓦斯继电器的校验方法,保证换流变压器的可靠运行,上海尤田工业针对国网要求,为客户提供瓦斯继电器现场校验服务。 上海尤田工业设备有限公司是德国EMB公司长期合作伙伴,公司销售并租赁EMB瓦斯继电器专业校验设备,并配有相关专业技术人员,对国网特高压换流站变压器瓦斯继电器等仪器,提供现场校验服务。 校验方法 1、现场校验方案简述 由于新旧EMB瓦斯继电器的安装接口尺寸一致,且新瓦斯信号接点实行并联后最终出线依然等效为3付接点,所以新瓦斯在变压器现场基本可以实现直接更换方式。 1.1本体继电器更换方案: (1)拆除瓦斯继电器内部二次接线。 (2)缓慢松开瓦斯继电器固定螺栓,将管道内残余变压器油放尽,用油桶接好。 (3)拆除瓦斯继电器两端固定螺栓,将校验合格的瓦斯继电器回装。 (4)缓慢打开与油枕连接的蝶阀,让油充满瓦斯继电器,再打开与本体连接的阀门。 (5)打开瓦斯继电器放气阀,将气体排尽。 (6)恢复瓦斯继电器内接线。 1.2开关继电器更换方案: (1)关闭开关继电器与开关储油柜之间阀门,在开关继电器下面铺设塑料布进行防护。 (2)拆除瓦斯继电器内接线。 (3)缓慢松开瓦斯继电器固定螺栓,拆除开关继电器。 (4)将校验合格的瓦斯继电器回装。 (5)按照二次接线图,接开关继电器的二次线。 (6)打开开关储油柜与开关继电器之间的阀门。 1.3其他继电器更换方案: (1)拆除瓦斯继电器内部二次接线。 (2)拆除瓦斯继电器两端固定螺栓,将校验合格的瓦斯继电器回装。 (3)按照二次图纸对继电器内部进行接线。 在更换瓦斯继电器前进行关阀门、放油等工作,在更换瓦斯后开展注油、静放、试验等工作。整个过程中,应密切观察压力表和油位,防止超压或异常情况发生;同时处理过程中需认真检查各阀门状态,防止误操作。 1.4特殊情况处理方案 现场如果出现本体继电器因漏油和无法拆除的情况,可考虑将储油柜放油后再更换继电器的方案。放油处理过程如下: (1)关闭变压器本体与冷却器网侧上、下部联管的蝶阀及储油柜与油箱连接的阀门,在变压器网侧高压套管升高座与取样阀之间安装透明软管,监测变压器身高坐内部油位。 (2)将滤油机的进油管路连接到换流变底部80球阀,出油管路连接到现场准备的15吨清洁油罐内,将换流变内部变压器油放至箱盖以下50mm位置,约需放出12吨油。 (3)放油时通过网升高座处的DN25阀门内本体内部充入高纯氮气,根据连接的本体油位计和透明软管检查确认本体油位情况。 换流变放油后,再开展瓦斯继电器更换工作。之后抽真空注油、静置72h后开展调试试验。 校验设备 YAT/MLR—Ⅳ系列气体继电器试验检测系统,是在综合国内现有的气体继电器试验检测系统的基础上,借鉴国外的先进技术。采用计算机控制技术,综合用户的实际需求和充分调研而推出的新一代气体继电器试验检测系统。本系统符合行业标准“DL/T540—94《QJ—25/50/80型气体继电器检验规程》”之规定。在性能、可靠性、功能等方面都得以大大提高。 系统采用了独立的三套检测回路,可以直接检测∮80系列、∮50系列、∮25系列国产和进口的各种型号气体继电器。解决了在∮80检测回路间接检测∮50系列气体继电器进行管径系数校正时所产生的偏差(特别是进口的气体继电器,由于内部结构与国产的不同,用国产气体继电器标准确定的管径校正系数间接检测∮50系列进口气体继电器产生的偏差更大。)问题,检测数值更加准确可靠。 1、主要特点: (1)在检测系统油路中装有稳压整流设备。降低油流脉动使油流更加稳定,提高了检测的稳定度。 (2)检测系统油路中的直管段长度满足了涡轮流量传感器及气体继电器检测的要求。管路口径严格符合检测系统要求,保证了检测的精度。 (3)系统选择大流量变压器油泵,流速检测范围大,特别制作的夹紧装置。适用于国外进口的大流速整定值气体继电器。 (4)检测系统有完全独立的三套检测回路(管路和阀门、流量计、夹紧装置、流速调节阀等),可以直接检测∮80系列、∮50系列、∮25系列国产和进口的各种型号气体继电器。 (5)检测系统可以进行密封性能检测、流速自动检测、容积自动检测、流速手动检测、容积手动检测。 (6)涡轮流量传感器流速的修正更加方便(设备出厂时修正系数为100%,即没有进行流速修正),并且允许用户直接更换新的涡轮流量传感器。 (7)检测流速精度高,显示位数为四位,∮80、∮25系列检测周期约0.7秒, ∮50系列检测周期约1.5秒。 (8)采用19英寸液晶显示器,人机界面良好,操作更加方便。 (9)目前所了解的国内、外气体继电器型号都已存储在系统内,每一系列最多可以存储16种型号。 (10)可以完整打印各种检测内容的气体继电器检测报告。 (11)系统掉电后,所有的设定参数不会丢失。 2、技术参数: ⑴工作电源:电压380V;相数3Φ;频率50Hz;功率10KW ⑵工作环境:10—40℃;相对湿度<85%;海拔高度<2000m ⑶工作介质:变压器油E=3.0±0.1(20℃) ⑷压力检测范围:0.00~0.40MPa ⑸油温检测范围:0~100℃ ⑹流速测试范围: 1、(基本误差限±0.5%):2、(基本误差限±1%): ∮80系列—0.330~2.100m/s∮80系列—0.221~2.100m/s ∮50系列—0.840~3.000m/s∮50系列—0.566~3.000m/s ∮25系列—0.870~3.200m/s∮25系列—0.566~3.200m/s ⑺容积测试范围:000~999ml ⑻流量计精确度:0.5级 ⑼流速显示位数:0.000m/s4位 ⑽流速重复示差:±0.01m/s ⑾可检测继电器最大尺寸: ∮80系列—法兰外径(∮200)×径向长度(200) ∮50系列—法兰外径(∮200)×径向长度(200) ∮25系列—法兰外径(∮150)×径向长度(200) ⑿夹具夹紧方式: 液压夹紧。 ⒀阀门开启时间: ∮80——>150秒 ∮50——>150秒 ∮25——>150秒 ⒁打印纸券尺寸:57×∮33 ⒂外型尺寸:2820×900×1750 ⒃设备重量:1000㎏ 3、工作原理 MLR—Ⅳ系列气体继电器试验检测系统原理图如下。 气体继电器试验检测系统原理图 在密封性能检测时,将被测气体继电器固定在油路中,通过微机控制启动油泵、关闭阀门。当检测到流速值低于0.256m/s或阀门关闭到下限时,停止关闭阀门,开始启动定时。定时时间到后,发出声光报警,检测完毕;在进行流速检测时,通过微机控制启动油泵、开启阀门。微机检测涡轮流量传感器发出的脉冲频率,经微机运算处理后实时显示检测流速值。当达到一定流速气体继电器流速触点闭合时立即停止阀门开启,此时的流速值即为检测流速值;在进行容积检测时,通过微机控制启动油泵充油,充满油后停泵,开启气体继电器上的放气阀,油面下降,当容积触点闭合时,立即关闭气体继电器上的放气阀,此时的容积值即为检测容积值。 4、安装调试 1.按配电盘端子接线图正确接入电源,确认接线正确无误后,合上总断路器QF及油泵电机保护用断路器QF1,将转换组合开关扳至“ON”位置。 2.启动画面结束后,选定工作模式为“流速手动检测”或“容积手动检测”。选定产品型号为任一∮80系列产品型号。按“特别提示”的要求进行相关检查。 3.启动油泵运行,检查油泵电机的旋转方向是否正确。 4.启动阀门开启或阀门闭合,检查∮80阀门的运动方向是否正确。 5.停止系统运行,选定产品型号为任一∮50系列产品型号。按“特别提示”的要求进行相关检查。 启动阀门开启或阀门闭合,检查∮50阀门的运动方向是否正确。 7.停止系统运行,选定产品型号为任一∮25系列产品型号。按“特别提示”的要求进行相关检查。 8.启动阀门开启或阀门闭合,检查∮50阀门的运动方向是否正确。
    查看更多
  • 壳体部件 壳体是由耐气候变化的铸铝合金制成,表层已涂色.依照结构设计形式可分为法兰盘(图3中1)连接或螺纹连接(图3中2).对壳体的变型品种选项将在下文第5点(单浮子瓦斯继电器)和第7点(双浮子瓦斯继电器)中加以说明.其他选项欢迎垂询. 为了监控开关系统的功能,壳体上装有玻璃视窗(图3中3).通过玻璃视窗上的数据刻度可以读出聚集气体的体积量. 在设备上的玻璃视窗前可安装一块能向上掀起的翻盖板(图3中4)进行保护. 图3–左图为采用法兰盘连接的壳体,右图为采用螺纹连接的壳体 顶盖部件 顶盖是由耐气候变化的铸铝合金制成,表层已涂色.顶盖部件上部有一个接线盒(图4中1),在接线盒前面有一个放气阀(图4中2)和一个用闷盖螺母(图4中3)覆盖的测试按钮,同时上面还附有一个测试按钮操作说明标牌(图4中4).接线盒中除了有一个接地点(图4中5)外,顶盖底板内还装有电力引线端子(图4中6).通过电力引线端子的数量可以决定涉及干簧管类型与数量的开关系统的布线配置. 接线盒通过一块盖板(图4中7)实现防触电与防污染地锁闭.在盖板内侧可以清楚地看到电路符号和接线布局示意图(图4中8).连接线通过一个电缆螺旋固定接头(图4中9)被引入接线盒中. 图4–拆卸下盖板瓦斯继电器俯视图,左边有六个,右边有四个磁触点式干簧管 1.工作原理 瓦斯继电器被安装在受保护设备(变压器、接地电抗器)的油箱与储油柜之间的管道中.在正常工作状态下,它内部充满了绝缘液体. 单浮子瓦斯继电器中的单个浮子和双浮子瓦斯继电器中的两个浮子借助浮力处于它们的最高位置. 在单浮子瓦斯继电器中,上、下开关系统的功能是统一的.所以当出现故障时,变压器立即断路,与电网断开. 瓦斯继电器的工作原理在此使用双浮子瓦斯继电器进行描述.当变压器内部出现故障时,瓦斯继电器将会做出如下的反应: 1.1.轻瓦斯气体累积 故障:在绝缘液中存在未溶解的气体. 反应:气体在液体中上升,逐渐聚集在瓦斯继电器内并挤压绝缘液面.随着液面的下降,上浮子也一同下降. 通过浮子的运动,将启动一个开关触点(磁触点式干簧管),由此发出报警信号.但下浮子不受影响,因为达到一定的气体量后一部分可以通过管道向储油柜流出. 1.2.绝缘液流失 故障:由于渗漏造成绝缘液流失. 反应:随着液面的下降,储油柜、管道以及瓦斯继电器被排空。首先上浮子下沉,启动报警信号。当液体继续流失,下浮子下沉并启动一个开关触点,由此使变压器断路。 1.3.绝缘液体流动 故障:由于一个突发性/自发性事件而产生向储油柜方向运动的压力波流. 反应:压力波流冲击到安装在液流中的挡板,当波流的流速超过挡板的动作值时,挡板顺波流的方向运动. 通过这一运动,启动开关触点.由此变压器断路.当压力波流消退后,下开关系统回复原位. EMB公司瓦斯继电器的挡板是由恒磁磁铁控制. 2.智能型瓦斯继电器 除了瓦斯继电器的标准功能,即借助机械式开关机构对气体释放,油涌流或完全油流失作出反应之外,传感技术还能提供更多有益的附加功能。这些功能可以对变压器的监控进行最广泛化并使其具有最可靠性。 瓦斯继电器可以配备以下的传感器: 瓦斯气量传感器–NM结构系列(图27中1) 温度传感器(图27中2) 温湿度传感器(图27中3) 这些元件能够对气体累积形成,油中水分以及温度进行持续性监控。这样可以及早发现变压器内部 出现的故障,并及时对故障作出反应,从而达到延长变压器使用寿命之目的。 图27-智能型瓦斯继电器附加功能 3.瓦斯继电器附加设备 3.1气体取样器ZG1.2. 气体采样装置(图31中1)通过管道(图31中2 )连接到气体继电器(图31中3)并连接到变压器。 它允许收集在正常工作高度的气体继电器中收集的气体。 此外,气体取样器配置了玻璃视窗盖护板(图35)。 管道长度可依客户提出的要求提供(见气体取样器ZG1.2.的技术数据)。 本设备可选能上锁的盒子(图33)供货。 4.用于瓦斯继电器的其他附加设备 瓦斯气体采样器BGS 瓦斯气体采样器用于确保从瓦斯继电器或气体取样器中采样及运输的安全。装料容积为 瓦斯气体-检测仪BGT4.1和BGT4.2 瓦斯气体检测仪用于测量和分析积聚在瓦斯继电器油中游离气体。BGT4.1用于确定瓦斯气体中的氢气浓度。 瓦斯气体检测仪BGT4.2可以用来确定瓦斯气体中氢气、二氧化碳、一氧化碳,碳氢化合物总和以及乙炔的浓度。 瓦斯气体采样器属供货范围。 气体检测器ZG3.1. 气体检测器用于检查聚集在瓦斯继电器内的气体.它既可以直接安装在瓦斯继电器的放气阀上,又可以安装在气体取样器的排气龙头上.瓦斯气体流经两种不同化学溶液,通过观察溶液的颜色反应可以推断故障的类型. 用气体检测器进行检查并不能取代用气体色谱法进行的分析调查. 气体检测器ZG3.2. ZG3.2.气体检测器使在变压器瓦斯气体内实行快速地更广泛的监测成为可能。对存在的氢气、一氧化碳进行定性分析。 气体检测器只会和BGS(瓦斯气体采样器)结合使用,因此能够更加灵活和自由地选择监测场地。 回程安全装置ZG4.1. 回程安全装置的功能是阻止绝缘液体侵入气体检测器内.它被安装在瓦斯继电器和气体检测器之间或者气体取样器与气体检测器之间. 检测充气泵ZG5.1.,ZG5.2.和ZG5.3. 使用检测充气泵可以通过充气的方式对瓦斯继电器上开关系统(报警)功能进行检查.可以直接在瓦斯继电器上实施检测.为此应使检测充气泵与瓦斯继电器的测试阀相连.若通过气体取样器实施检测工作,那么应使检测充气泵与气体取样器的放气龙头相连. ZG5.1.手动操作 ZG5.2.脚踏操作 ZG5.3.手动操作 油取样器ZG6.1. 油取样器通过一根管道与瓦斯继电器相连,用于从瓦斯继电器中提取油样(适用于配备放油旋塞的瓦斯继电器).管道可依照客户的要求供货. 5.其他保护设备 瓦斯继电器70型(2RB-1) 管道标称内径DN:25mm(1“)连接方式:螺纹连接 瓦斯继电器用于有轨机车22型(BB25) 管道公称内径:25mm(1“)连接方式:螺纹 以及 04型(BG25) 21型(BG25S) 06型(BF25/10) 08型(BF50/10)等. 有载分接开关监控继电器12型(ÜRF25/10) 15型(ÜRF25) 16型(ÜRF25/10-26) 有载分接开关的监控继电器也被称为有载分接开关保护继电器或者油流继电器,是一种对充满绝缘液体的有载分接开关进行监控的设备.它的作用是防止有载分接开关和变压器受到损坏.监控继电器对流向储油柜的不允许的过高油流作出反应、输出信号并立即切断有载分接开关和变压器的电压. 管道标称内径:25mm(1“)连接方式:法兰盘 变压器气体继电器80型(CF38) 本气体继电器既可以用在开放式变压器上,也可以用在密封式变压器上。 在带有储油柜开放式变压器上,80型一方面作为胶囊破裂报警器用于监控储油柜中的液压补偿器(气囊),另一方面,它还可以作为气体继电器安装在变压器顶部使用。 在无氮气垫密封式变压器上,气体继电器用于监测可能的气体形成。管道公称内径:DN:38mm 连接方式:法兰盘 流体显示器13型(SG25) 11型(SF25) 14型(SF25/10) 流体显示器是一种保护继电器,用于监控机械设备和变压器的油润滑或油冷却循环系统。它的职责是,当在油循环系统中出现故障时发出警报或关闭设备电源,从而防止损失出现。 流体显示器使用极微弱工作压力运作,因此它也可以安装在油回路管道中,从油管道中获得的油流下降压力足以使其运作。 管道公称内径:25mm(1“)连接方式:螺纹或法兰盘 6.呼吸缓冲箱G3B 用于延长变压器的使用寿命 在油中溶解的氧会加速变压器绝缘系统的老化,而其中被消耗的氧又会由于变压器开放式的结构从大气中不断得到补充.这种长期效应将导致不良影响. 因此,可把呼吸缓冲箱看作一种解决方案,即在变压器呼吸管道内以及干燥模块之前安装呼吸缓冲箱(G3B),从而达到对变压器密封的目的.
    查看更多
  • 电力泛在物联网在线监测平台 1、产品简介 电力泛在物联网在线平台采用B/S系统架构,服务器采用安全Linux系统,数据库采用关系型Mysql数据库和海量存储MangoDB双架构设计。 该平台主要由四部分组成:通信服务程序,WEB程序,缓存数据库及数据库。 通信服务程序:负责与智能网关进行通信,同时实现通信负载均衡算法; 数据消费主要采用WebSocket、mqtt等技术,实现高效数据推送,无需频繁数据查询操作。 适用于:变电、配电、发电等各类在线监测 2、主要功能 2.1、用户登陆 2.2、信息中心->数据统计 2.3、信息中心->地图监控 2.4设备中心->测量控制
    查看更多

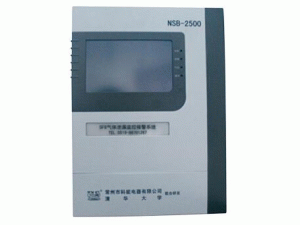

  • SF6气体泄漏报警系统YAT/LA-6000plus 1、功能概述 SF6泄漏报警系统,是针对新型无人值班变电站室内SF6组合电器设备SF6绝缘气体泄漏的在线式监测报警系统。 本系统采用进口新型高灵敏度SF6/O2传感器和温度、湿度传感器。当室内SF6及O2的浓度发生微小变化时都能及时的反映出。传感器将监测的SF6气体通过热裂解联合成化学的方式转换成电信号,经信号放大、抗干扰网络,由16位高精度A/D转换成数字信号送入单片计算机。单片机对信号进行分析处理,零点跟踪将结果通过485总线模块传送到主控制器,主控制器对数据处理、存储、显示、报警、风机控制,并将结果传送到远程计算机。 2、功能特点 ★SF6红外定量检测,精度高★支持远程遥测遥信功能 ★O2长寿命氧电池,寿命长★海量报警数据记录存储功能 ★SF6气体含量超标或缺氧报警功能★超大彩屏液晶显示,操作友好 ★发生报警时,自动开启风机和声光报警★超宽工作电源,具有很强防浪涌和雷击功能 ★自动、手动、定量开起风机★人体感应,自动启动风机或语音系统 3、技术指标 科目科目 性能指标 测量范围 SF6:0~1500ppm报警门限:1000ppm(可设置)精度:<±50ppm O2:0~25%报警门限18.0%精度:<±0.5% 温度:-55~125℃精度:±0.5℃ 湿度:0~100%RH精度:±5% 通信方式 全隔离型RS485,ModbusRTU,同时,支持ModbusRTU输出给第三方平台 显示方式 10寸IPS液晶屏 事件存储 自动记录报警事件 风机控制 开关型:直接开关控制风机电源;脉冲型:与原有风机控制器联动控制;支持任选其一 风机运行 支持定时启动风机,报警启动风机,来人自动启动风机,手动启动风机 报警输出 支持开关量输出(常开型) 语音播报 支持来人自动智能语音播报功能,保障人身安全 主机尺寸 壁挂式:355*330*80(高*宽*深)4U:4U*19英寸*270深 工作电源 主机:85~265VAC/110VDC/220VDC,变送器:24VDC 其它功能 支持短信报警等(可选功能) 扩展功能 支持智能语音LED显示功能,实时显示测量数据和语音播报 后台软件 采用B/S架构,Linux系统(默认)或windows系统,可选云平台,并同时支持APP功能
    查看更多
  • SF6在线监测综合系统 SF6气体的湿度、密度、SO2、H2S等指标是否处于额定范围之内,决定着SF6气体的绝缘和灭弧性能的有效与否。但SF6高压开关电器在制造和运行中因为:SF6新气中含有一定水分;在设备安装、解体检修和充气、补气时,因工艺过程中的疏漏,在气室和管阀内会留有水分;在开关工件加工和上述操作中的失误等造成密封失严,SF6气体向外泄漏,因外部水分压远高于气室中气体的水分压,外部水分会向气室内反向渗入,造成SF6气体在密度下降的同时含水量上升。超标的水分会造成下列危害: SF6气体含有超标的水分后,在一些金属物的参与下,在200℃以上温度时可使SF6发生水解反应,生成活泼的氢氟酸(HF)和有毒的 SOF2、SO2F2、SF4和SOF4等低价硫氟化物,在高温拉弧的作用下,还将分解产生温室气体之一的二氧化硫(SO2)和氢氟(HF)它们将腐蚀绝缘件和金属部件,并产生热量从而导致气室内气体压力的危险升高,断路器耐压强度和开断容量下降,严重情况下将导致断路器爆炸,不仅引起电网事故,还将造成有害和温室气体灌放大气,形成电气和环保灾害。 电力相关规程规定:每日巡回监视气体密度,每半年对SF6气体的含水量、SO2、H2S含量进行检测。各参数的检测通常采用露点仪、SO2含量仪进行现场停电检测,检测时按标准取样气体流量,即30-40升/小时计算,一次测试需排放SF6气体约35升。全国电力工业分成两大电网公司和五大发电集团。至2016年底,仅一个电网公司,即国家电网公司所辖电网中的12-750kV中高压断路器就有333,294台,上述数量还不包括每年增长的10%左右。平均每台断路器每年排放35升SF6气体,其总排放量及高能量长寿命的大气污染效果不言而喻。 智能传感 量程:SO2:0~100μl/l湿度指标: H2S:0~100μl/l测量范围:20~1,000μl/l或-60℃~+20℃ 灵敏度:≤10UL/L时,误差≤±0.5UL/L测量精度:≤±2℃ ≥10UL/L时,误差≤±5%报警门限:300μl/l 通讯接口:隔离型RS-485/CAN,Modbus协议或定制温度测量范围:-55℃~+125℃ 通讯速率:2400bps温度测量精度:±0.5℃ 电源电压:24VDC或85V~265VAC 工作环境:-40℃~+55℃≤95%RH 密度指标: 测量范围:0.01~1.00MPa或定制 测量精度:优于±0.75%F.S. 报警门限:0.52MPa或自定义 报警解除:0.53MPa或自定义 闭锁门限:0.50MPa或自定义 闭锁解除:0.51MPa或自定义 智能分析 主要显示每个监测点的微水、密度、SO2,H2S含量可以查询每个监测点某段时间的含量曲线 现场照片
    查看更多
  • 微水密度传感器YAT/RDT-2F 1、产品简介 YAT/RDT-2F型SF6微水密度在线监测传感器主要应用于变电站内采用SF6气体绝缘的高压电气设备的在线监测,该SF6在线监测系统能够实时在线监测高压电气设备中的SF6气体压力、密度、温度、露点和PPM值,并提供SF6气体水分超标报警、密度报警等功能。高品质的与智能化电子部件的完美结合,使得该传感器成功应用于各种极端恶劣的工业环境中。高分子薄膜式探头和自动校准软件,在干燥环境是理想的应用,另外,探头是抗结露、油气且适合大多数化学环境。智能自动校准和再捕获过程使该露点仪成为一个高等级设备且维护量达到最小。 密度采用了进口高稳定性传感器,传感器经变送器内部电路的修正、补偿,其输出线性度好,精度高。内置硬件温度一次补偿技术,确保密度精确计算 应用领域:SF6GIS、SF6高压开关等。 2、产品特性 ●同时监测SF6湿度、密度 ●重复性好、响应速度快 ●支持在线设置报警与闭锁门限值 ●先进的探头保护功能 ●抗污染、抗干扰 ●灵敏度高、稳定性好 3、主要参数 湿度指标: 测量范围:50~1,000μl/l或-60℃~+20℃ 测量精度:≤±2℃ 报警门限:300μl/l或自定义 密度指标: 测量范围:-0.100~1.00MPa或定制 测量精度:优于±1%F.S. 报警门限:0.52MPa或自定义 报警解除:0.53MPa或自定义 闭锁门限:0.50MPa或自定义 闭锁解除:0.51MPa或自定义 湿度指标: 温度测量范围:-55℃~+125℃ 温度测量精度:±0.5℃ 其它指标: 通讯接口:隔离型RS-485,ModbusRTU协议或定制 通讯速率:2400bps或可配置 电源电压:9~36VDC 工作环境:-40℃~+85℃≤95%RH 连接螺纹:G1/2或定制 电缆长度:标配1米,5芯 4、传感器电缆定义 引脚 功能定义 备注 1 Vin 电源正极 2 GND 电源地 3 RS485A 4 RS485B 5 NC或4-20mA NC或4-20mA电流输出 5、安装效果图 6、外形尺寸图
    查看更多
  • IED智能监测单元YAT/IED-GW-V2.0 1、产品简介 YAT/IED-GW-V2.0边缘计算网关面向系统集成应用而设计的多功能型智能型通讯网关。它可作为智能通讯节点代理部署于工业自动化系统中,通过其RS485/RS232串口和以太网口收集各类数据。通过配置软件,可配置通信协议或内部采集数据映射配置。 YAT/IED-GW-V2.0可以作为代理设备(节点)与主站端通讯,从而简化工业自动化系统的通讯过程,依赖于强大的通讯和数据处理性能,高可靠性,低功耗,易于安装的优势,它是一款适用于各类自动化系统综合解决方案的理想智能设备。 YAT/IED-GW-V2.0自带智能组态液晶屏,通过触摸屏用户可以实现就地监控和参数配置。除了支持RS485,以太网通信外,部分型号还支持4G全网通和Lora通信,支持无线Lora传感器的接入。 YAT/IED-GW-V2.0集成了强大的IEC61850通信功能,适合电力、工业自动化、环保安全等领域。 2、功能特点 ★嵌入式Linux系统,安全可靠 ★内置唯一硬件ID芯片,实现一机一密码 ★内置通信加密算法,通信更安全 ★采用模块化设计,内置开关量输入输出模块 ★可扩展模拟量输入输出通道 ★支持4路全隔离RS485通信 ★支持一路电口或一路光口以太网通信 ★智能液晶屏,IPS屏,自动屏保 ★超宽工作电源,具有很强防浪涌和雷击功能 ★支持全网通LTE通信和Lora等无线通信 3、性能参数 项目 描述 备注 操作系统 嵌入式Linux 程序支持在线升级 显示方式 IPS智能屏,7/10寸屏可选 更大屏幕可定制 通信参数 标配4路RS485ModBUSRTU/TCP,1路网口 更多路RS485可扩展,其它工业通信协议可定制 电源输出 一路100W,24VDC输出,供外部分传感器 其它功率和电压可定制 开关量输入 8路I/O,光耦隔离输入,有源 开关量输出 8路继电器,无源常开型 无线通信 4GLTE全网通,Lora433MHz 支持移动、联通、电信,(可选) 61850通信 支持61850MMS/Goose通信 网口输出,可选 故障输出 故障及掉电报警输出各1路 工作电源 宽电压输入85-265VAC,110/220VDC 功耗<50W 工作温度 -40℃~+80℃ 安装方式 4U19英寸或壁挂式安装 其它尺寸可定制 4、产品照片
    查看更多
  • 1.传感器介绍 在线分解产物监测系统,采用激光红外或者固态电化学两种传感器供选择 1.1激光红外传感器H2S、SO2传感器,该传感器原理是:基于不同气体分子的近红外光谱选择吸收特性,利用气体浓度与吸收强度关系鉴别气体组分并确定其浓度的气体传感器装置。 红外传感器的应用很广,在检测很多种的气体中都使用到它,而且它的可靠性很高,选择性很好,精度高,没有毒,受到环境的干扰较小,寿命比较长,对氧气不依赖等等的优点,其缺点就是价格昂贵。 1.2固态电化学传H2S、SO2传感器:该传感器采用电化学气体检测原理,测量可以化学分解的各种气体。传感器是由三个与电解液接触的电极,典型电极由大表面积贵金属及其它材料组成。电极、电解液和周围空气接触,气体通过多孔膜背面扩散入传感器的工作电极,在该电极上气体被氧化或还原,这种电化学反应引起流经外部线路的电流变化。该电流与气体浓度成线性比例,从而来监测气体浓度。 电化学气体传感器具有体积小、检测速度快、准确、便于携带、可现场直接检测和连续,检测等独特优点,其缺点是寿命短。 2.SF6综合在线监测功能特点 2.1实现早期故障预警 综合监测变送器采集的数据上传到智能化分析软件,智能化分析软件根据一段时间监测的数据自动生成相应的参数曲线,根据该曲线的变化,提前预算出故障发生的时间,实现早早期故障预警。 2.2系统响应迅速 监测系统采用I8运算处理器,软件采用边缘分布式运算方式,响应速度十分迅速。 2.3独特的防误报警系统 2.3.1采用误报警过滤软件,该软件带有故障数据库,报警数据必须与数据库中的故障类型匹配才会发出报警。 2.3.2可疑报警点自动跟踪,进行多次监测。 2.3.3传感器自动校准 2.3.4报警信号深度滤波 2.4零排放,零污染气路连接设计,安装拆卸方便快捷,可在不断电情况下安装及维护,可支持各种微水补气接口; 2.5变送器本体采用高品质硬质铝材质,体积小,重量轻,补气接头采用铜质,可避免螺纹咬死; 2.6变送器整体防水防尘设计,可适用于户外设备; 2.7总线式通信连接方式且单点故障不影响总体通信; 2.8高等级电磁兼容及安全性能; 3.技术指标 量程:SO2:0~100μl/l 灵敏度:≤10UL/L时,误差≤±0.5UL/L; ≥10UL/L时,误差≤±5%; 量程:H2S:0~100μl/l 灵敏度:H2S:≤10UL/L时,误差≤±0.5UL/L; ≥10UL/L时,误差≤±5%; 其它指标: 通讯接口:RS-485ModBus 通讯速率:9600bps 电源电压:24VDC±10%<5W 工作环境:-55℃~+70℃≤95%RH 4.SF6综合在线监测测量原理及配置原则 4.1系统介绍 SF6气体综合监测变送器,温度传感器、SO2、H2S传感器。电磁干扰是影响SF6综合监测系统稳定运行的最大因素,因此我们对SF6综合变送器采取了多个措施防干扰; 4.1屏蔽,电缆采用屏蔽电缆,变送器采用金属全封闭设计。 4.2接地,电缆接地,设备外壳接地。 4.3滤波,硬件上采用滤波器进行滤波,软件算法进行深度滤波。 4.4采用进口传感器和军工级芯片。传感器经变送器内部电路的修正、补偿,其输出线性度好,精度高;变送器外部结构也更适于高频电场环境下的测量,它与电路处理部分融为一体,以减少干扰耦合,提高电路长期工作的稳定性和可靠性。 (变送器外形尺寸图) 4.2系统配置原则 变送器:其按照GIS/GIL需要监测的气室间隔数量而定,即每有一个独立气室间隔即安装一只综合监测变送器,重点监测位置为断路器间隔,母线。
    查看更多
  • YAT/PDMAXX-G型GIS设备局部放电在线监测装置采用高速信号采集技术(ADC+FPGA+ARMI),兼容超声波(AE)和超高频(UHF)局部放电传感器,可通过内置/外置式超高频UHF局部放电传感器监测GIS及SF6断路器等高压电力设备内部发生的局部放电,能准确的监测设备内可能产生的局部放电信号,并具有良好的抗干扰能力,可满足现场相对复杂的电磁环境和高频信号干扰的要求。 YAT/PDMAXX-G型GIS设备局部放电在线监测装置采集单元单通道采样率最高可达100M/S,具有极强的信号捕捉能力。可独立安装在被监测GIS设备附近,周期性地对被监测GIS设备进行扫描,捕捉设备中发生的各类放电的原始信号。针对GIS设备内局部放电频谱宽的特性,采用多通道同时采集方式,并兼容不同类型局部放电传感器。通过多路通道信号的采集、滤波、比对,确保检测数据的真实、完整、可靠,最大限度地减少和消除干扰信号。 产品特点 ●多通道实时采样率高(100M/S),12bit分辨率; ●可兼容UHF、AE、HFCT等多种局部放电传感器; ●局部放电量化检测、实时显示、实现多信号联合定位功能; ●专业故障数据库和模型数据库,可自动识别局部放电故障(如悬浮电位、颗粒放电、尖端毛刺等),分析诊断更为全面; ●采用SID技术:S(信号分离)-1(局部放电识别)-D(诊断)技术,含有硬件、数字等多重降噪机制,自动识别、分离局部放电及噪声; ●具备在现场复杂电磁环境下,有效抑制和排除背景干扰的能力,保证监测有效性; ●专业GIS设备专用局部放电分析、诊断软件,具备时域、频域切换、小波变换等功能; ●提供多种专用软件滤波算法,输出PRPS/PRPD放电图谱; ●智能输出被监测设备的绝缘状况评估报告,诊断数据库可独立部署; ●监测终端板-卡数量可以自由扩充; PRPD/PRPS波形显示数据采集装置 数据采集频带 30OMHz~150OMHz 采集带宽 30OMHz,全频段连续采集 分辨率 12位 偷入灵敏度 <1mVpp 信号接收动态范围 60dB 每个工频周期可采集脉冲数量 800 数据采集采样率 64MS/s 输入/输出回路对地绝缘阻抗 20Mo 输入/输出阻抗 50o 触发模式 工频过零触发 通讯方式 RS-485、ModBUS、IEC61850 Ethernet以太网(局域网):10/10OM自适应,10OM以内 光纤(可选):10km以内 工作环境温湿度 -40c"70c,二95%,无凝露 超高频传感器 内置式UHF传感器用来采集GIS设备内部产生的局部放电超高频信号,传感器直接安装于GIS设备外壁,可有效避免外界于扰信号,保证获得高信噪比的超高频信号。 外置式GIS专用超高频传感器安装盆式绝缘子外部,便于设备运行条件下的GIS设备内部UIF信号检测。并可通过多个传感器在GIS设备不同位置进行检测,进而全面了解设备内部放电状况,通过比较传感器间信号强度对局部放电位置进行定位。 频率范围200~150OMHz频宽 安装方式 GIS设备盆式绝缘子外部 感应灵敏度 s1pC 阻抗匹配 50o 信号检测灵敏度(等效高度、平均值) ≥10mm 输出接头 N-lype 防护等级 IP56
    查看更多
