SF6在线监测综合系统

SF6在线监测综合系统

        SF6气体的湿度、密度、SO2、H2S等指标是否处于额定范围之内，决定着SF6气体的绝缘和灭弧性能的有效与否。但SF6高压开关电器在制造和运行中因为：SF6新气中含有一定水分；在设备安装、解体检修和充气、补气时，因工艺过程中的疏漏，在气室和管阀内会留有水分；在开关工件加工和上述操作中的失误等造成密封失严，SF6气体向外泄漏，因外部水分压远高于气室中气体的水分压，外部水分会向气室内反向渗入，造成SF6气体在密度下降的同时含水量上升。超标的水分会造成下列危害：

       SF6气体含有超标的水分后，在一些金属物的参与下，在200℃以上温度时可使SF6发生水解反应，生成活泼的氢氟酸（HF）和有毒的
SOF2、SO2F2、SF4和SOF4等低价硫氟化物，在高温拉弧的作用下，还将分解产生温室气体之一的二氧化硫（SO2）和氢氟（HF)它们将腐蚀绝缘件和金属部件，并产生热量从而导致气室内气体压力的危险升高，断路器耐压强度和开断容量下降，严重情况下将导致断路器爆炸，不仅引起电网事故，还将造成有害和温室气体灌放大气，形成电气和环保灾害。

        电力相关规程规定：每日巡回监视气体密度，每半年对SF6气体的含水量、SO2、H2S含量进行检测。各参数的检测通常采用露点仪、SO2含量仪进行现场停电检测，检测时按标准取样气体流量，即30-40升/小时计算，一次测试需排放SF6气体约35升。全国电力工业分成两大电网公司和五大发电集团。至2016年底，仅一个电网公司，即国家电网公司所辖电网中的12-750 kV中高压断路器就有333,294台，上述数量还不包括每年增长的10%左右。平均每台断路器每年排放35升SF6气体，其总排放量及高能量长寿命的大气污染效果不言而喻。

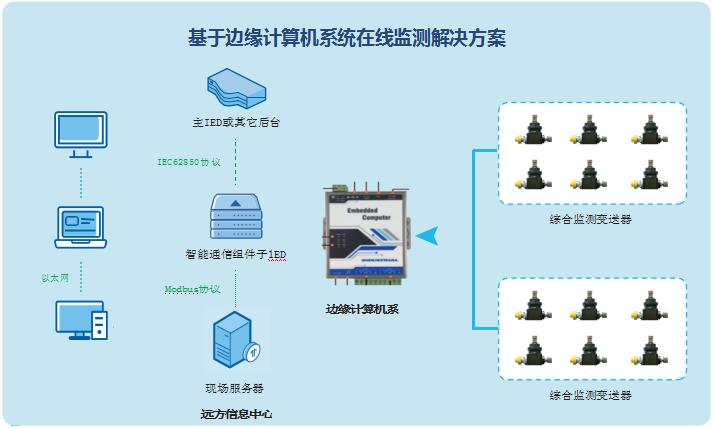

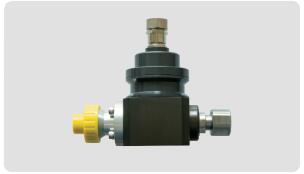

智能传感

量程：SO2：0 ～ 100μl/l                                                             湿度指标：
             H2S: 0 ～ 100μl/l                                                               测量范围：20～1,000 μl/l或-60℃～+20℃
灵敏度：≤10UL/L时，误差≤±0.5 UL/L                                        测量精度：≤ ± 2℃
                ≥10UL/L时，误差≤±5%                                                 报警门限：300 μl/l
通讯接口：隔离型RS-485/CAN,Modbus协议或定制                温度测量范围：-55℃～+125℃
通讯速率： 2400 bps                                                                     温度测量精度：± 0.5℃
电源电压：24VDC 或 85V～265V AC
工作环境：-40 ℃～＋55 ℃ ≤95％RH

                                                                         密度指标：
                                                                        测量范围：0.01～1.00 MPa 或定制
                                                                         测量精度：优于±0.75％ F.S.
                                                                         报警门限：0.52 MPa 或自定义
                                                                         报警解除：0.53 MPa 或自定义
                                                                         闭锁门限：0.50 MPa 或自定义
                                                                         闭锁解除：0.51 MPa 或自定义

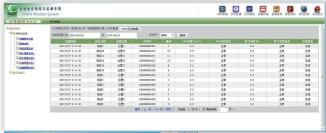

智能分析
