充油套管及CT 溶解氢气在线监测
随着电网规模的不断扩大,我国电力工业也随之不断发展,供电量逐年上升,电力变压器已逐步发展为高电压、大容量的电力设备。而高压套管作为电力系统的重要设备,能够使变压器绕组的引出线与变压器外壳进行绝缘,并且起固定引出线的作用,保障了变压器的安全运行。然而,高压套管在生产制造过程中可能存在细微裂痕、老化引起的机械强度损失、   反复的热循环(负载+阳光)、污染、融瓷的飞弧、绝缘油中的污泥和水分以及为了降低成本而缩小产品尺寸和重量使套管接近于设计极限,而这将引起高压套管故障的风险。此外,由于线路电压和电流的热效应影响,会导致变压器套管持续处于高风险状态,因此为保证变压器的正常运行,监测变压器套管至关重要。

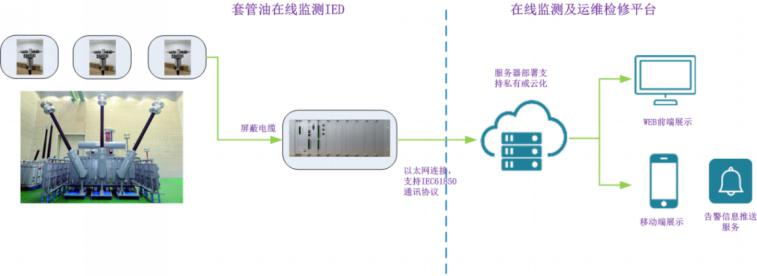

随着现代电子技术的高速发展,对变压器套管进行持续监测已经可以实现。可以通过远  程数据访问,对变压器套管进行在线监测。目前,根据近年来套管及 CT 故障统计中,发生局部放电、悬浮放电、火花放电故障所占比例几乎达到 100%。而局部放电、悬浮放电、火花放电绝缘油中特征气体均包含氢气(一般大于 2000ppm)。


在充油电气设备大量使用的 DGA(油色谱)技术能够对由于局部放电引起的早期局部放电故障进行识别。随着材料科技的进步,新型的氢气传感技术--固态钯合金薄膜传感技术的   问世,基于这一原理的传感器及在线监测装置完全能够满足套管及互感器等少油设备的油中   氢气在线监测装置测量范围、测量精度等指标要求,对由于局部放电引起的早期局部放电故   障进行识别。能够避免重大事故维护电网运行安全,能够带来极大的经济和社会效益。

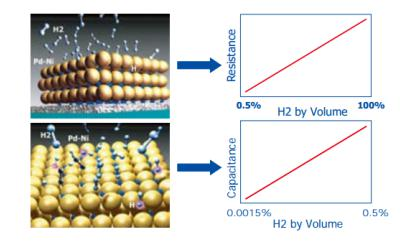

InsulDGA-H 套管油在线监测装置使用新型的氢气传感技术--固态钯合金薄膜传感技术,固态钯合金薄膜传感器采用 Pd-Ni 合金等材料制成一种新型的敏感薄膜,基于钯对氢气的专一性催化原理,当套管油中存在氢气时,氢气分子被催化成 H 原子,吸附在
Pd-Ni 合金的晶格中,引发电阻变化,再通过信号调理电路将电阻的变化量转化成氢气浓度, 从而实现氢气测量。同时,传感器芯片集成了加热器以及温度传感器,这两者能够确保芯片工作温度的恒定,降低环境温度或气体温度波动,以及气流流速所造成的影响,提高传感器的测量精度。

简易经济的安装方法

InsulDGA-H套管油在线监测装置典型安装可以在一小时内完成,且很容易的被集成到变压器管理系统。InsulDGA-H与选零配件一起提供。


产品特性

● 使用具有专利技术的钯镍合金薄膜传感器
● 先进的专有保护涂层
● 强健的经受住考验的技术平台
● 免维护,不需要耗材,无活动件
● 不需要分离膜
● RS485,MODBUS,数据记录
● 友好的用户界面可以容易的启动,警报设置和数据采集

技术参数


仪器描述 连续在线地监测充油设备绝缘油中的溶解氢气

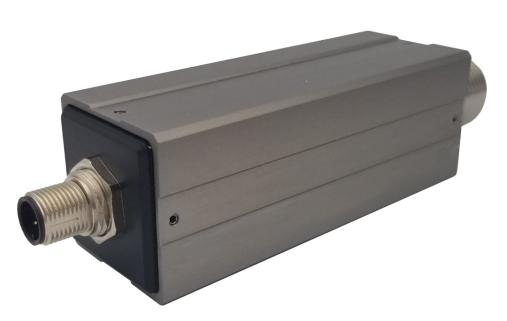

仪器组成 氢气监测仪,硬质阳极氧化铝6061外壳信号处理器
量程 25 – 5,000 ppm
精确度 读数20%或者25 ppm,以较大者为准
重复性 读数的10%或15 ppm,以较大者为准
响应时间(阶跃变化的90%) 小于60min(90%阶跃变化)
探头处可承受油压 绝对真空至0.7 MPa
环境温度 -40°C 到+70°C
储存温度 -40°C 到+135°C
油温范围 -40°C 到+ 105°C
最高温度变化率 快速升温(24°C/小时)
数据存储(闪存) 一小时测量间隔,可存储十年的数据
对碳氢化合物(CO2, C2H2, C2H4, CO等) 的敏感度 小于2%
串行输出和协议 RS485 、 MODBUS
电源 9 to 48 VDC, 10 Watt
安装 3/4M NPT螺纹将传感器直接安装
外壳密封、湿度和耐腐蚀性 C5M级船用;盐水冷凝;IP68;25英尺水14天(IEC 60529)

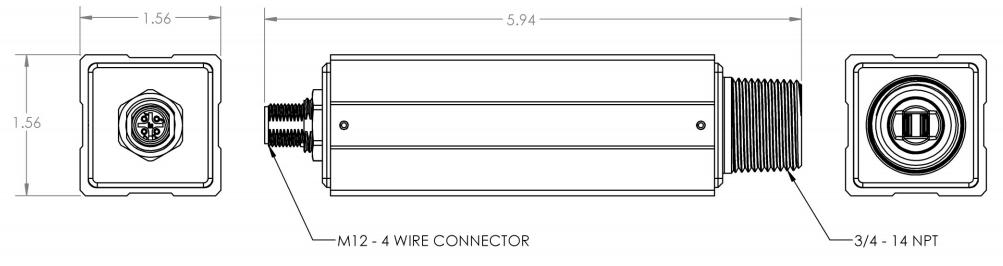

重量,尺寸 小于500g, L 5.94” x W1.56” x H 1.56”
标准 IEC60529, IEC60068-2-1/2/6, IEC61000-4-2/4/5/8, CE认证

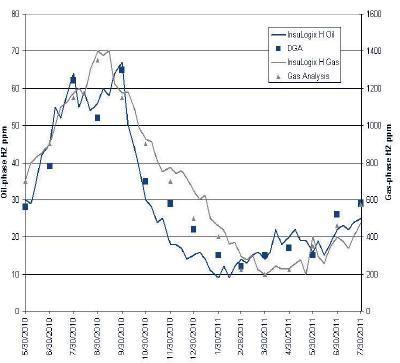

InsulDGA-H 与 DGA 的对比曲线

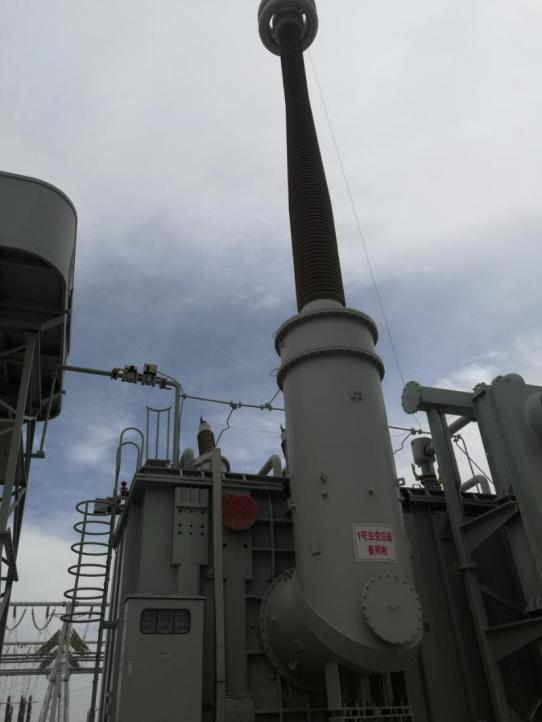

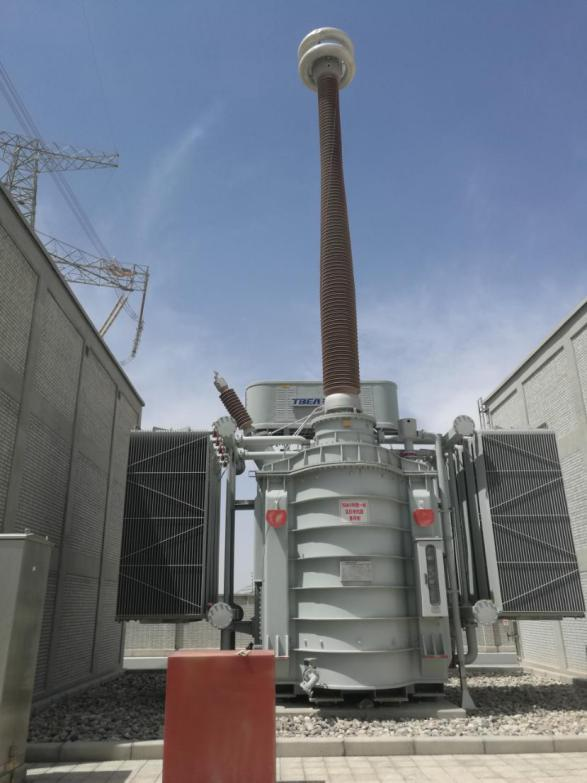

实际运行案例:750kV 阿克苏、伊犁变电站充油套管油中溶解氢气状态监测

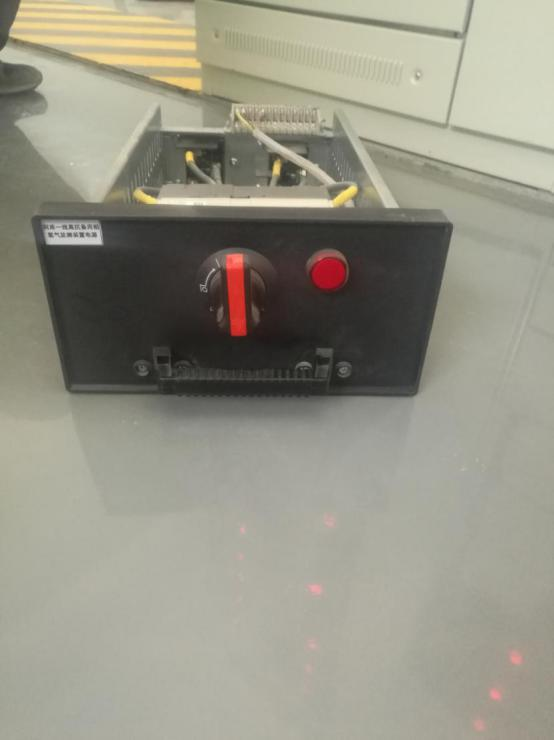

在新疆 750KV 阿克苏、伊犁变电站进行了土建工程,分别在 1 号变压器备用相、阿楚一线备用相电抗器和阿库一线备用相电抗器各安装一台充油套管油中溶解氢气状态监测装   置,装置运行良好。
